產品概述：

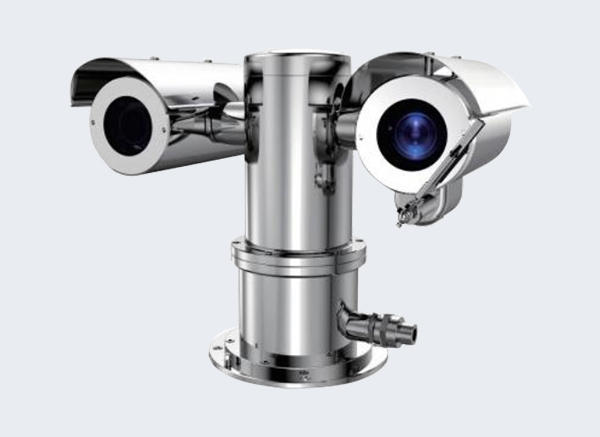

SST-FD600型云臺掃描式激光氣體遙測儀由一體化云臺、光機單元、信號處理單元、視頻監控單元構成。本產品基于激光吸收光譜技術，以固定安裝、自動掃描的方式，對作業場所內多個預設位置的天然氣濃度進行非接觸式測量,結合實時視頻圖像,可以全方位監測氣體泄漏，定位泄漏的大體位置。
產品特點：
※ 監測范圍廣，能夠水平 360°和俯仰±90°旋轉，實現無死角監測。
※ 安全可靠，采用隔爆設計，具備寬電壓工作范圍和防浪涌功能。
※ 集成度高，采用一體化結構設計，集氣體檢測儀、高清攝像機、全方位變速云臺于一體，云臺、檢測儀、攝像機之間無外部連接線纜。
※ 接入方便，采用標準通訊協議，能夠方便地與上位機、控制系統及輔助設備進行通信。
應用場所：
廣泛應用于城市燃氣的門站、閥室、調壓站、分輸站、LNG 壓縮廠房；石油石化的油氣開采、長輸管線、天然氣處理廠、油氣儲備庫等；燃氣電廠的主廠房、調壓站、工藝區；其他存在氣體泄漏、氣體檢測的場所。
| 檢測原理 | 可調諧激光吸收光譜 | |
| 檢測氣體 | 甲烷 | |
| 檢測距離 | 0~150m | |
| 檢測范圍 | 0～50000 ppm·m | |
| 檢測誤差 | ≤±5% | |
| 響應時間 | ＜ 0.1s | |
| 輸入電壓 | AC（100～240）V | |
| 最大電流 | ≤1A | |
| 校 準 | 自動校準 | |
| 掃描范圍 | 水平角度范圍：360°連續 垂直角度范圍：+90°～ -90° | |
| 檢測儀 | 通訊方式 | RS-485 |
| 通訊速率 | 9600bps | |
| 通訊協議 | Modbus/RTU16 | |
| 云 臺 | 通訊方式 | RS-485 |
| 通訊速率 | 9600bps | |
| 通訊協議 | PELCO-D | |
| 地 址 碼 | 1（出廠默認） | |
| 攝 像 機 | 規格型號 | ?？低旸S-2ZCN2307(C) |
| 工作環境 | 大氣壓力：80kPa~110kPa 環境溫度：-40℃ ~ 60℃ 環境濕度：≤95 %RH （+25℃） | |
| 外殼材質 | 標配304不銹鋼 | |
| 產品尺寸 | 516.4mm×301.5mm×396.7mm | |
| 執行標準 | Q/BADZ005-2020 | |
