產品概述:
該系列產品屬工業級手動復位開閥、交(直)流電脈沖驅動關閥且開關狀態自保持的隔爆型防爆電磁閥。
電磁式燃?xì)饩o急切斷閥是燃?xì)夤艿赖陌踩o急切斷裝置,可與燃?xì)庑孤﹫?bào)警系統連接或與消防及其它智能報警控制終端模塊等連接,實現現場或遠程自動/手動緊急切斷氣源,確保燃?xì)夤艿肋\(yùn)送及用氣安全。當發生燃?xì)庑孤?,?bào)警器報警給電磁閥通電時,閥門會自動關閉。開閥需經人工手動開啟,滿足安全管理規范,符合燃?xì)馐鹿侍幚硪蟆?/span>
產品特點:
※ 隔爆型防爆:防爆罩采用鋼鐵材料制造,可室外防水,防外部沖擊力,抗環境溫度變化;
※ 關閥方式:通過給線圈斷電來關閉閥門,手動關閉;
※ 開閥方式:手動開啟,開閥需到現場人工操作,符合燃?xì)馐鹿侍幚硪螅?/span>
※ 保持方式:雙穩態功能,無任何動力下保持常開及常閉狀態;
※ 關閥速度:小于1秒;
※ 結構:閥內介質與外部完全隔離,安全可靠;
※ 靜密封性能:三點一線(導向銷、手動桿、活塞),密封嚴密;
※ 動密封:雙級密封,動密封環具有磨損自動補償功能,壽命延長,專利技術。
產品選型表:
螺紋 | 公稱直徑 mm | 管螺紋 | 外形尺寸mm |
L | H | H1 | / |
DN25 | G1" | 100 | 235 | 210 | / |
DN32 | G11/4" | 150 | 265 | 230 | / |
DN40 | G11/2" | 150 | 265 | 230 | / |
DN50 | G2" | 155 | 285 | 245 | / |
備注:所有表格中L-長度;H-高度;H1-中心高度。
螺紋 | 公稱直徑 mm | 外形尺寸mm |
L | H | H1 | ?D | ?K | N-?1 |
DN25 | 150 | 265 | 210 | 115 | 85 | 4-?14 |
DN32 | 215 | 300 | 235 | 135 | 100 | 4-?18 |
DN40 | 215 | 305 | 235 | 135 | 110 | 4-?18 |
DN50 | 220 | 320 | 245 | 160 | 125 | 4-?18 |
DN65 | 280 | 420 | 335 | 180 | 145 | 4-?18 |
DN80 | 300 | 450 | 355 | 195 | 160 | 8-?18 |
DN100 | 355 | 480 | 375 | 215 | 180 | 8-?18 |
DN150 | 480 | 600 | 460 | 280 | 240 | 8-?23 |
DN200 | 550 | 810 | 640 | 335 | 295 | 12-?23 |
備注:所有表格中L-長度;H-高度;H1-中心高度;?D-法蘭盤外徑;?K-孔距;N-?1-螺栓孔數量與大小。

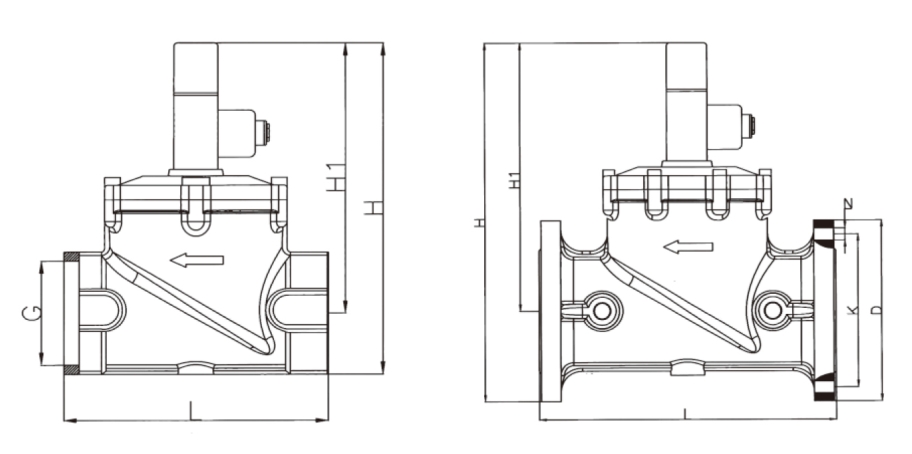

結構圖:
